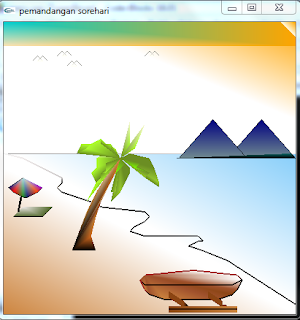

Source Code Membuat Pemandangan 2D dengan Open GL

Kali ini saya akan membagikan Tutorial Membuat Garis dan Nama Menggunakan Visual Studio C++ Sebagai Berikut :



Alat dan Bahan :
1. Komputer.
2. Visual Studio C++.
3. Library OpenGL

Berikut Langkah-Langkahnya:
1. Buka Visual Studio C++ dan buat project baru dengan Nama Anda Sendiri.
2. Setting OpenGL library pada Visual Studio C/C++.



a. Download  OpenGL (Debug) dan kode dasar praktikum grafika komputer
(NamaAndacpp)

b. Masukkan file NamaAnda.cpp ke Source Files di project yang anda buat.
c. Ubah nama file  menjadi  Namaanda.cpp
d. Tentukan lokasi folder dimana andaMendownload OpenGL library pada hardisk.
e. Masuk ke Project -> Properties kemudian tambahkan lokasi folder OpenGL yang anda
sebelumnya di C/C++ -> General -> Additional Include Directories seperti yang ditunjukkan
pada gambar berikut.



f. Masih di Project -> Properties kemudian tambahkan lokasi folder OpenGL yang anda ekstrak
sebelumnya di Linker -> General -> Additional Libraries Directories seperti yang ditunjukkan Pada gambar berikut.


g. Isi Linker -> Input dengan glut32.lib, glew32.lib, glAux.lib seperti yang ditunjukkan pada gambar berikut :
glu32.lib
glut32.lib
opengl32.lib




3. Masukan kode dasar Berikut:


#include <cstdlib>
#include <iostream>
#include <windows.h>
#include <stdio.h>
#include <GL/gl.h>
#include <GL/glu.h>
#include <GL/glut.h>
#include <math.h>

void PohonKelapa(void){
   glClear(GL_COLOR_BUFFER_BIT);
   //Gradasi Langit Senja
   glBegin(GL_POLYGON);
      glColor3ub(255,165,0);    glVertex2f(3.0, 3.0);
      glColor3ub(255,255,255);   glVertex2f(-1.7, 3.0);
      glColor3ub(255,255,255);   glVertex2f(3.0, 1.0);
   glEnd();
   //Gradasi Langit
   glBegin(GL_POLYGON);
      glColor3ub(0,206,209);           glVertex2f(-3.0, 3.0);
      glColor3ub(255,165,0);           glVertex2f(3.0, 3.0);
 glColor3ub(255,165,0);           glVertex2f(3.0, 2.5);
      glColor3ub(255,228,181);         glVertex2f(-3.0, 2.5);
   glEnd();

   //Matahari ketika Senja
   glBegin(GL_POLYGON);
      glColor3ub(255,165,0);           glVertex2f(3.0, 3.0);
      glColor3ub(255,248,220);         glVertex2f(2.7, 3.0);
      glColor3ub(255,248,220);         glVertex2f(3.0, 2.7);
   glEnd();

   //Burung (dari kanan ke kiri)
   glLineWidth(0.5);
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,139,131);         glVertex2f(-0.1, 2.3);
      glColor3ub(139,139,131);         glVertex2f(0.0, 2.4);
  glColor3ub(255,255,240);         glVertex2f(0.1, 2.3);
      glColor3ub(255,255,240);         glVertex2f(0.0, 2.3);
      glColor3ub(139,139,131);         glVertex2f(0.1, 2.4);
      glColor3ub(139,139,131);         glVertex2f(0.2, 2.3);
   glEnd();
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,139,131);         glVertex2f(-1.7, 2.1);
      glColor3ub(139,139,131);         glVertex2f(-1.6, 2.2);
      glColor3ub(255,255,240);         glVertex2f(-1.5, 2.1);
      glColor3ub(255,255,240);         glVertex2f(-1.6, 2.1);
      glColor3ub(139,139,131);         glVertex2f(-1.5, 2.2);
      glColor3ub(139,139,131);         glVertex2f(-1.4, 2.1);
   glEnd();
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,139,131);         glVertex2f(-1.9, 2.3);
      glColor3ub(139,139,131);         glVertex2f(-1.8, 2.4);
      glColor3ub(255,255,240);         glVertex2f(-1.7, 2.3);
      glColor3ub(255,255,240);         glVertex2f(-1.8, 2.3);
      glColor3ub(139,139,131);         glVertex2f(-1.7, 2.4);
glColor3ub(139,139,131);         glVertex2f(-1.6, 2.3);
   glEnd();
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,139,131);         glVertex2f(-2.4, 2.2);
      glColor3ub(139,139,131);         glVertex2f(-2.3, 2.3);
      glColor3ub(255,255,240);         glVertex2f(-2.2, 2.2);
      glColor3ub(255,255,240);         glVertex2f(-2.3, 2.2);
      glColor3ub(139,139,131);         glVertex2f(-2.2, 2.3);
      glColor3ub(139,139,131);         glVertex2f(-2.1, 2.2);
   glEnd();

   //Pesisir
   glBegin(GL_TRIANGLES);
      glColor3ub(255,255,255);   glVertex2f(-3.0, 0.0);
      glColor3ub(205,133,63);    glVertex2f(-3.0, -3.0);
      glColor3ub(255,255,255);   glVertex2f(3.0, -3.0);
   glEnd();

   //Air Laut
   glBegin(GL_TRIANGLES);
      glColor3ub(135,206,250);   glVertex2f(3.0, 0.3);
      glColor3ub(255,255,255);   glVertex2f(-2.8, 0.3);
      glColor3ub(255,255,255);   glVertex2f(3.0, -2.8);
   glEnd();

   //Garis Tepi Laut atas
   glLineWidth(1);
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,137,137);   glVertex2f(-3.0, 0.3);
      glColor3ub(238,233,233);   glVertex2f(3.0, 0.3);
   glEnd();

    //Garis Tepi Laut
   glLineWidth(2);
   glBegin(GL_LINE_STRIP);
      glColor3ub(245,245,245);   glVertex2f(-3.0, 0.3);
      glColor3ub(238,233,233);   glVertex2f(-2.6, 0.2);
      glColor3ub(205,201,201);   glVertex2f(-1.8, -0.2);
      glColor3ub(0,0,0);         glVertex2f(-1.8, -0.3);
      glColor3ub(139,131,120);   glVertex2f(-1.9, -0.4);
      glColor3ub(0,0,0);         glVertex2f(-1.8, -0.5);
      glColor3ub(105,105,105);   glVertex2f(-1.2, -0.7);
      glColor3ub(105,105,105);   glVertex2f(-1.0, -0.8);
      glColor3ub(0,0,0);         glVertex2f(-0.1, -0.9);
      glColor3ub(0,0,0);         glVertex2f(0.0, -1.0);
      glColor3ub(105,105,105);   glVertex2f(-0.1, -1.1);
      glColor3ub(0,0,0);         glVertex2f(-0.3, -1.2);
      glColor3ub(0,0,0);         glVertex2f(-0.4, -1.3);
      glColor3ub(0,0,0);         glVertex2f(-0.1, -1.4);
      glColor3ub(105,105,105);   glVertex2f(1.0, -1.4);
      glColor3ub(0,0,0);         glVertex2f(1.1, -1.5);
      glColor3ub(105,105,105);   glVertex2f(1.0, -1.5);
      glColor3ub(0,0,0);         glVertex2f(0.8, -1.6);
      glColor3ub(105,105,105);   glVertex2f(1.1, -1.7);
      glColor3ub(0,0,0);         glVertex2f(1.6, -1.9);
      glColor3ub(0,0,0);         glVertex2f(3.0, -2.8);
   glEnd();

   //Batang Kelapa
   glBegin(GL_POLYGON);
      glColor3ub(0,0,0);         glVertex2f(-1.6, -1.7);
      glColor3ub(222, 133, 63);  glVertex2f(-1.5, -1.5);
      glColor3ub(210, 105, 30);  glVertex2f(-1.4, -1.2);
      glColor3ub(255, 222, 173); glVertex2f(-1.3, -0.9);
      glColor3ub(205,133,63);    glVertex2f(-1.2, -0.7);
      glColor3ub(205, 133, 63);  glVertex2f(-1.1, -0.5);
      glColor3ub(222, 184, 135); glVertex2f(-0.8, 0.0);
      glColor3ub(205,133,63);    glVertex2f(-0.6, 0.2);
      glColor3ub(210, 105, 30);  glVertex2f(-0.7, -0.1);
      glColor3ub(255, 222, 173); glVertex2f(-0.8, -0.3);
      glColor3ub(205,133,63);    glVertex2f(-0.9, -0.5);
      glColor3ub(160, 82, 45);   glVertex2f(-1.0, -0.7);
      glColor3ub(205, 133, 63);  glVertex2f(-1.1, -1.0);
      glColor3ub(210, 105, 30);  glVertex2f(-1.2, -1.4);
      glColor3ub(0,0,0);         glVertex2f(-1.1, -1.7);
   glEnd();

   //Daun Kelapa kanan bawah
   glBegin(GL_POLYGON);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
      glColor3ub(107,142,35);    glVertex2f(-0.4, 0.0);
      glColor3ub(107,142,35);    glVertex2f(-0.4, -0.1);
      glColor3ub(107,142,35);    glVertex2f(-0.5, -0.3);
      glColor3ub(154,205,50);    glVertex2f(-0.6, -0.5);
      glColor3ub(107,142,35);    glVertex2f(-0.8, -0.7);
      glColor3ub(154,205,50);    glVertex2f(-0.7, -0.5);
      glColor3ub(107,142,35);    glVertex2f(-0.8, -0.5);
      glColor3ub(124,252,0);     glVertex2f(-0.7, -0.1);
      glColor3ub(107,142,35);    glVertex2f(-0.5, 0.1);
   glEnd();

   //Daun Kelapa kanan bawah2
   glBegin(GL_POLYGON);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
      glColor3ub(107,142,35);    glVertex2f(-0.4, 0.3);
      glColor3ub(107,142,35);    glVertex2f(0.0, 0.2);
      glColor3ub(107,142,35);    glVertex2f(0.1, 0.0);
      glColor3ub(154,205,50);    glVertex2f(0.2, -0.3);
      glColor3ub(107,142,35);    glVertex2f(0.2, -0.4);
      glColor3ub(154,205,50);    glVertex2f(-0.1, -0.2);
      glColor3ub(107,142,35);    glVertex2f(0.0, -0.1);
      glColor3ub(124,252,0);     glVertex2f(-0.3, 0.0);
      glColor3ub(107,142,35);    glVertex2f(-0.2, 0.1);
   glEnd();


    //Daun Kelapa tengah
   glBegin(GL_POLYGON);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
      glColor3ub(124,252,0);     glVertex2f(-0.5, 0.5);
      glColor3ub(255,255,224);   glVertex2f(-0.4, 1.0);
      glColor3ub(173,255,47);    glVertex2f(-0.4, 0.5);
      glColor3ub(250,250,210);   glVertex2f(-0.1, 0.9);
      glColor3ub(173,255,47);    glVertex2f(-0.3, 0.4);
   glEnd();

   //Daun Kelapa kiri
   glBegin(GL_POLYGON);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
      glColor3ub(173,255,47);    glVertex2f(-0.8, 0.3);
      glColor3ub(255,255,224);   glVertex2f(-0.9, 0.3);
      glColor3ub(173,255,47);    glVertex2f(-1.1, 0.2);
      glColor3ub(173,255,47);    glVertex2f(-1.1, 0.0);
      glColor3ub(173,255,47);    glVertex2f(-1.2, -0.1);
      glColor3ub(107,142,35);    glVertex2f(-1.1, -0.3);
      glColor3ub(173,255,47);    glVertex2f(-1.3, -0.7);
      glColor3ub(173,255,47);    glVertex2f(-1.1, -0.3);
      glColor3ub(173,255,47);    glVertex2f(-1.0, -0.3);
      glColor3ub(107,142,35);    glVertex2f(-1.0, -0.1);
      glColor3ub(173,255,47);    glVertex2f(-0.9, -0.1);
      glColor3ub(107,142,35);    glVertex2f(-0.9, 0.1);
   glEnd();

   //Daun kiri2
   glBegin(GL_POLYGON);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
      glColor3ub(173,255,47);    glVertex2f(-0.7, 0.4);
      glColor3ub(255,255,224);   glVertex2f(-0.9, 0.5);
      glColor3ub(173,255,47);    glVertex2f(-1.0, 0.5);
      glColor3ub(173,255,47);    glVertex2f(-1.3, 0.5);
      glColor3ub(173,255,47);    glVertex2f(-1.4, 0.5);
      glColor3ub(107,142,35);    glVertex2f(-1.5, 0.3);
      glColor3ub(173,255,47);    glVertex2f(-1.3, 0.4);
      glColor3ub(173,255,47);    glVertex2f(-1.2, 0.5);
      glColor3ub(173,255,47);    glVertex2f(-1.0, 0.6);
      glColor3ub(107,142,35);    glVertex2f(-1.0, 0.5);
      glColor3ub(173,255,47);    glVertex2f(-0.8, 0.5);
      glColor3ub(107,142,35);    glVertex2f(-0.8, 0.4);
      glColor3ub(107,142,35);    glVertex2f(-0.6, 0.2);
   glEnd();

   //Tikar
   glBegin(GL_POLYGON);
      glColor3ub(238,233,233);   glVertex2f(-2.6, -0.8);
      glColor3ub(85,107,47);     glVertex2f(-2.0, -0.8);
      glColor3ub(85,107,47);     glVertex2f(-2.2, -1.0);
      glColor3ub(85,107,47);     glVertex2f(-2.8, -1.0);
   glEnd();

    //Kerangka Tikar
   glLineWidth(1);
   glBegin(GL_LINE_STRIP);
      glColor3ub(0,0,0);         glVertex2f(-2.0, -0.8);
      glColor3ub(0,0,0);         glVertex2f(-2.2, -1.0);
      glColor3ub(0,0,0);         glVertex2f(-2.8, -1.0);
   glEnd();

   //Tiang Payung
   glLineWidth(3);
   glBegin(GL_LINES);
      glColor3ub(0,0,0);         glVertex2f(-2.7, -0.9);
      glColor3ub(0,0,0);         glVertex2f(-2.6, -0.4);
   glEnd();

   //Payung
   glBegin(GL_TRIANGLE_FAN);
      glColor3ub(176,224,230);   glVertex2f(-2.6, -0.2);
      glColor3ub(25,25,112);     glVertex2f(-2.9, -0.4);
      glColor3ub(255,0,0);       glVertex2f(-2.8, -0.5);
      glColor3ub(34,139,34);     glVertex2f(-2.6, -0.6);
      glColor3ub(25,25,112);     glVertex2f(-2.5, -0.6);
      glColor3ub(255,69,0);      glVertex2f(-2.3, -0.5);
      glColor3ub(148,0,211);     glVertex2f(-2.2, -0.4);
   glEnd();

   //Kerangka Payung
   glLineWidth(1);
   glBegin(GL_LINE_STRIP);
      glColor3ub(0,0,0);         glVertex2f(-2.6, -0.2);
      glColor3ub(0,0,0);         glVertex2f(-2.9, -0.4);
      glColor3ub(0,0,0);         glVertex2f(-2.8, -0.5);
      glColor3ub(0,0,0);         glVertex2f(-2.6, -0.6);
      glColor3ub(0,0,0);         glVertex2f(-2.5, -0.6);
      glColor3ub(0,0,0);         glVertex2f(-2.3, -0.5);
      glColor3ub(0,0,0);         glVertex2f(-2.2, -0.4);
   glEnd();

   //Gunung kanan
   glBegin(GL_TRIANGLES);
      glColor3ub(112,138,144);   glVertex2f(1.6, 0.2);
      glColor3ub(112,138,144);   glVertex2f(3.0, 0.2);
      glColor3ub(0,0,128);       glVertex2f(2.3, 1.0);
   glEnd();

   //Kerangka Gunung kanan
   glLineWidth(1);
   glBegin(GL_LINE_LOOP);
      glColor3ub(0,0,0);         glVertex2f(1.6, 0.2);
      glColor3ub(0,0,0);         glVertex2f(3.0, 0.2);
      glColor3ub(0,0,0);         glVertex2f(2.3, 1.0);
   glEnd();

   //Gunung kiri
   glBegin(GL_TRIANGLES);
      glColor3ub(112,138,144);   glVertex2f(0.6, 0.2);
      glColor3ub(112,138,144);   glVertex2f(2.0, 0.2);
      glColor3ub(0,0,128);       glVertex2f(1.3, 1.0);
   glEnd();

   //Kerangka Gunung kiri
   glLineWidth(1);
   glBegin(GL_LINE_LOOP);
      glColor3ub(0,0,0);         glVertex2f(0.6, 0.2);
      glColor3ub(0,0,0);         glVertex2f(2.0, 0.2);
      glColor3ub(0,0,0);         glVertex2f(1.3, 1.0);
   glEnd();

   //Area bawah Gunung
   glBegin(GL_TRIANGLES);
      glColor3ub(0,0,0);         glVertex2f(0.5, 0.2);
      glColor3ub(0,0,0);         glVertex2f(3.0, 0.2);
      glColor3ub(5,105,105);     glVertex2f(2.9, 0.3);
   glEnd();

   //Perahu
   glBegin(GL_POLYGON);
      glColor3ub(160,82,45);     glVertex2f(-0.1, -2.2);
      glColor3ub(160,82,45);     glVertex2f(-0.2, -2.3);
      glColor3ub(205,133,63);    glVertex2f(-0.1, -2.5);
      glColor3ub(160,82,45);     glVertex2f(0.0, -2.6);
      glColor3ub(205,133,63);    glVertex2f(0.3, -2.7);
      glColor3ub(160,82,45);     glVertex2f(1.4, -2.7);
      glColor3ub(139,69,19);     glVertex2f(1.7, -2.6);
      glColor3ub(160,82,45);     glVertex2f(1.8, -2.5);
      glColor3ub(255,255,255);   glVertex2f(1.9, -2.3);
      glColor3ub(255,255,255);   glVertex2f(1.8, -2.2);
      glColor3ub(255,255,255);   glVertex2f(0.9, -2.1);
   glEnd();
   glLineWidth(2);
   glBegin(GL_LINE_STRIP); //Kerangka Perahu
      glColor3ub(0,0,0);         glVertex2f(1.9, -2.3);
      glColor3ub(0,0,0);         glVertex2f(1.7, -2.4);
      glColor3ub(0,0,0);         glVertex2f(-0.1, -2.4);
      glColor3ub(165,42,42);     glVertex2f(-0.2, -2.3);
      glColor3ub(165,42,42);     glVertex2f(-0.1, -2.5);
      glColor3ub(0,0,0);         glVertex2f(0.0, -2.6);
      glColor3ub(0,0,0);         glVertex2f(0.3, -2.7);
      glColor3ub(0,0,0);         glVertex2f(1.4, -2.7);
      glColor3ub(0,0,0);         glVertex2f(1.7, -2.6);
      glColor3ub(0,0,0);         glVertex2f(1.8, -2.5);
      glColor3ub(0,0,0);         glVertex2f(1.9, -2.3);
      glColor3ub(165,42,42);     glVertex2f(1.8, -2.2);
      glColor3ub(165,42,42);     glVertex2f(0.9, -2.1);
      glColor3ub(165,42,42);     glVertex2f(-0.1, -2.2);
   glEnd();
   glLineWidth(9);
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,69,19);     glVertex2f(1.2, -2.6);
      glColor3ub(139,69,19);     glVertex2f(1.5, -2.8);
      glColor3ub(0,0,0);         glVertex2f(1.6, -2.9);
   glEnd();
   glBegin(GL_LINE_STRIP);
      glColor3ub(139,69,19);     glVertex2f(0.4, -2.6);
      glColor3ub(139,69,19);     glVertex2f(0.7, -2.8);
      glColor3ub(0,0,0);         glVertex2f(0.8, -2.9);
   glEnd();
   glBegin(GL_LINES);
      glColor3ub(139,69,19);     glVertex2f(0.4, -2.9);
      glColor3ub(205,133,63);    glVertex2f(1.8, -2.9);
   glEnd();
   glLineWidth(2);//kerangka
   glBegin(GL_LINES);
      glColor3ub(0,0,0);         glVertex2f(0.4, -2.9);
      glColor3ub(0,0,0);         glVertex2f(1.8, -2.9);
   glEnd();



   glFlush();
}

void display(void){
   glClear (GL_COLOR_BUFFER_BIT);
   PohonKelapa();
   glEnd();
   glFlush();
}

int main(int argc, char *argv[]){
    glutInitWindowSize(400,400);                // ukuran jendela
    glutInitWindowPosition(15,15);             // sumbu x : kiri ke kanan // sumbu y : atas ke bawah
    glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE); // mode tampilan warna RGB dan banyak frame
    glutCreateWindow("pemandangan sorehari");
    gluOrtho2D(-3, 3., -3, 3);                   // Plot batas koodinat x dan y (dari -1 sd 1)
 glClearColor(1.0, 1.0, 1.0, 1.0);     // warna background window R G B A
    glutDisplayFunc(display);                    // fungsi untuk menampilkan display
    glutMainLoop();                              // fungsi untuk mengulangi program utama secara terus menerus
    return 0;
}



Sangat mudah sekalikan belajar Tutorial Membuat Kubus Menggunakan Visual Studio C++, jadi silahkan pelajari dengan benar dan baik, jika ada kesalahan atau error silahkan kirim komentar anda pada halaman ini


Sekian  materi pembelajaran teknik informatika yang bisa sayia berikan pada artikel ini.  Untuk melihat contoh-contoh pemrograman lainnya anda bisa melihat di artikel lainnya. Semoga bermanfaat untuk mempelajari tentang Tutorial Membuat Kubus Menggunakan Visual Studio C++ dengan baik. Selamat Mencoba Salam Codingers

1 Komentar

  1. Thank you for nice information. Please visit our web:

    Click Here
    "https://uhamka.ac.id"

    BalasHapus
Lebih baru Lebih lama
